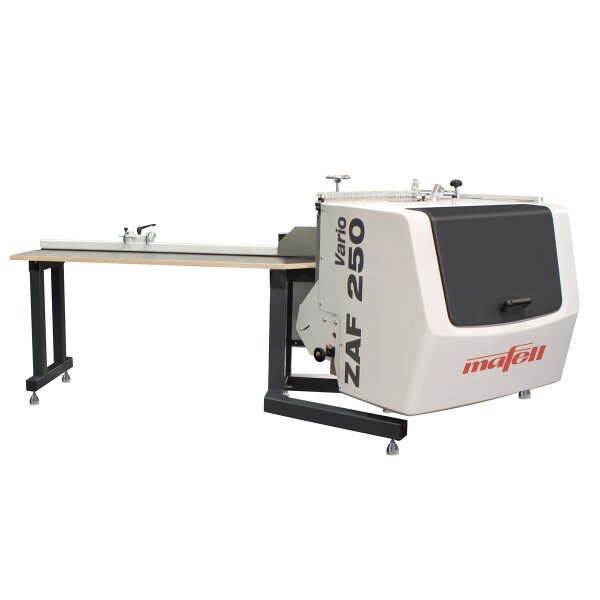

Mit der ZAF 250 Vario sind alle Zapfenformen schnell und exakt, rationellund passgenau herzustellen.
Gerade Zapfen, schräge Zapfen, Eck- und Firstblätter - mit derkompakten ZAF 250 Vario sind Sie auf der sicheren Seite.
Die ZAF 250 Vario verfügt über präzise Einstellmöglichkeiten undein klar gegliedertes Bedienpult. Ein eingebauter Laser unterstütztSie bei der exakten Positionierung des Holzes. Ergebnis: Millimetergenaue Fräsungen in jedem Holz!
Nach der Einstellung der Zapfengeometrie fährt der Fräskopfautomatisch die Zapfenform ab und liefert Ihnen den gewünschtenZapfen - abstirnen, absetzen und anfasen inklusive.
Ausstattung:
- Eine exakte Längenskala ist per Anschlag einstellbar.
- Das speziell für die ZAF 250 Vario entwickelte Fräswerkzeug lässt sichblitzschnell für verschiedene Zapfenlängen sowie für Blattfräsungeneinstellen.
- Die ZAF 250 Vario verfügt für Hartholzeinsätze eine einstellbarerVorschubgeschwindigkeit.
- Deutliche Zeitersparnis - durch einfache und schnelle Einstellung derLängen-, Winkel- und Zapfenmaße.
- Geringster Platzbedarf - dasWerkstück bleibt immer inder gleichen Position.
- Keine Stückholzabfälle- voll absaugbar.
Einsatzgebiet:
- Zapfen- und Blattfräsungen bis 60°
- Materialeinsatz z. B.: Vollholz und Leimbinder
Technische Daten:
- Nennaufnahmeleistung: 6000 Watt
- Nennabgabeleistung: 4500 Watt
- Spannung: 400 Volt / 50 Hz
- Strom bei Normallast: 10,4 A
- Leerlaufdrehzahl: 6670 U/min
- Drehzahl bei Normallast: 6260 U/min
- Schnittgeschwindigkeit: 32,8 m/s
- Vorschubgeschwindigkeit: 0,9 - 2,2 m / min
- Vorschubkraft: ca. 800 N
- Schnittlänge: 320 mm
- Schwenkbereich: 0° - 60°
- Maximale Holzdimensionen
- Zapfenfräsen rechtwinklig: 500 mm x 250 mm
- Zapfenfräsen bei 60°: 220 mm x 250 mm
- Abplatten bis 45°: 340 mm x 250 mm
- Maximale Zapfenlänge: 110 mm
- Maximale Abplattung in einem Arbeitsgang: 110 mm
- Maximale Abplatttiefe: 80 mm
- Werkzeug (Fräskopf mit Fräsring)
- Durchmesser Fräskopf: 100 mm
- Durchmesser Fräsring: 165 mm
- Breite Fräskopf (Schnittbreite): 110 mm
- Breite Fräsring: 40 mm
- Durchmesser Werkzeugaufnahme: 30 mm
- Durchmesser Absaugstutzen: 2 x 100 mm
- Schallleistungspegel Lwa: 108 dB(A)
- Maße
- Maschine
- Höhe: 1450 mm
- Breite: 1400 mm
- Länge: 1400 mm
- Arbeitshöhe: 780 mm
- Auflagetisch
- Höhe: 900 mm
- Breite: 350 mm
- Länge: 3000 mm
- Gewicht (ohne Auflagetisch): 380 kg
- Gewiucht Auflagetisch: 83 kg
Lieferumfang:
- MAFELL Zapfenfräse ZAF 250 Vario
- Fräskopf
- Auflagetisch
Optionales Zubehör:
- Absaug-Set (202320)
- Wendemesser (201927)
14 x 14 x 2 mm (18 Stück erforderlich)
- Fasenmesser (201930)
4 Stück erforderlich
