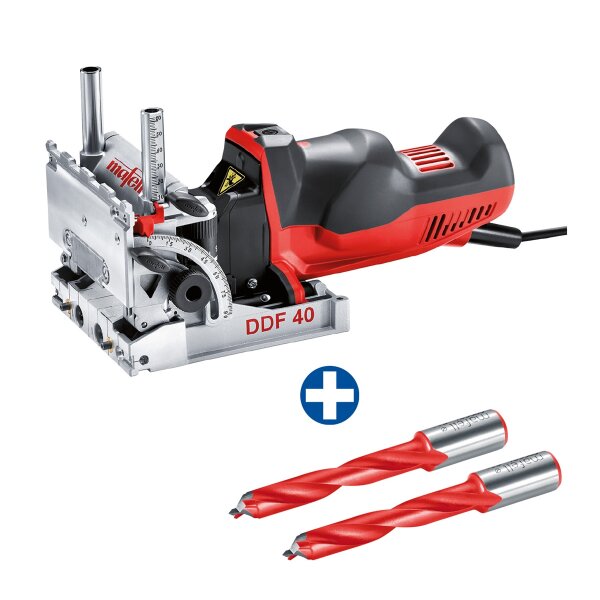

Mit dem DuoDübler DDF 40 wird das Setzen hochpräziser Dübellöcher noch einfacher und effizienter. Er steht für ein extrem breites Einsatzspektrum, leichtes Handling dank neuartiger Ergonomie sowie absolut formschlüssige, stabile Verbindungen. Ob Werkstatt oder Montage: Eine höhere Verbindungsqualität lässt sich mit einer handgeführten Maschine nicht erreichen.
Ob Außenecke, Mittelwand oder Lochreihe: Der DDF 40 ermöglicht nicht nur die Präzision einer Stationärmaschine, sondern schafft das mit Standard-Rundholzdübeln auch besonders kostengünstig. Außerdem ist dank Doppellochtechnik schon bei der Montage eine extrem hohe Stabilität gewährleistet.
Ausstattung:
-
EINFACH WIE GEWOHNT - Der DDF 40 verfügt über eine flache Bauform mit ebener Grundplatte. Dadurch verbindet er das einfache Handling einer Flachdübelfräse mit allen Vorteilen einer Dübel-Verbindung.
-
EINFACH MIT SEITENANSCHLÄGEN - Das patentierte Anschlagsystem mit gefederten Anschlagstiften in der Grundplatte wurde einfach für den neuen Seitenanschlag SA 320 adaptiert. So lassen sich wiederholbar und ohne Anriss Lochpaare mit größerem Abstand zur Bezugskante extrem einfach setzen.
-
EINFACH UNIVERSELL - Bohrungen im 32-mmRaster gehören zum ProfiAlltag. Wird ein anderes Dübel-System verwendet, ist dazu immer ein zusätzliches Gerät nötig. Mit dem DuoDübler DDF 40 lassen sich auch 32-mm-Lochreihen und -Beschlagbohrungen setzen - und dadurch komplette Möbel montieren.
-
EINFACH VERDREHSICHER - Die bewährte Doppellochtechnik verhindert, dass sich Werkstücke nach dem Zusammenfügen gegeneinander verdrehen können. Dadurch wird das Ausrichten der Werkstücke überflüssig
-
HÖHENVERSTELLUNGSCHWENKANSCHLAG - Die Höhe des Schwenkanschlags lässt sich per Drehrad und Skala maßgenau bis 62 mm in der Höhe einstellen. Gängige Maße können per Revolveranschlag voreingestellt werden.
-
EINSCHALTER - Der Einschalter ist zentral und griffgünstig positioniert. Bei einem Werkzeugwechsel wird er automatisch gesperrt.
-
SEITLICHE ANLAGEFLÄCHEN - Die Grundplatte besitzt seitliche Anlageflächen. Damit lassen sich Bohrungen im festen Abstand von 49 mm setzen.
-
GEFEDERTE ANSCHLAGSTIFTE - Mit den beiden federnden Anschlagstiften in der Grundplatte können Bohrungen im festen Abstand von 15,5 mm zur Werkstückkante gesetzt werden: wiederholbar sowie ohne Ausmessen und Anreißen.
-
AUFNAHME FÜR ZUSATZANSCHLÄGE - Grund- und Schwenkanschlag verfügen über mehrere Aufnahmen für diverse Zusatzanschläge wie ZAG oder SA 320.
-
NEIGUNGSEINSTELLUNG SCHWENKANSCHLAG - Der Schwenkanschlag wird beidseitig geführt und mit nur einer Einstellschraube zentral geklemmt. Für Gehrungsverbindungen lässt er sich stufenlos von 0 bis 90 Grad schwenken. Raststellungen bei 22,5°, 45° und 67,5° sind vorgegeben.
-
ANRISS-MARKIERUNGEN - Die Markierungen auf dem Sichtfenster und der Grundplatte ermöglichen das Ausrichten der Maschine nach Anriss.
-
BOHRTIEFENEINSTELLUNG - Mit den Tiefenanschlägen „1“ und „2“ können zwei Bohrtiefen eingestellt werden. Über den Drehknopf werden sie vorgewählt. Zusätzlich bietet der Drehknopf eine Einstellung für den Werkzeugwechsel, der automatisch den Einschalter blockiert.
-
ERGONOMISCHER GRIFF - Das ergonomisch durchdachte Motorgehäuse mit Griffmulde vorne und Griffhöcker hinten ermöglicht bei jedem Einsatz eine ideale Griffposition und zugleich eine optimale Krafteinleitung.
Einsatzgebiet:
- Lochreihen
- Bohren von Beschlägen
- Ideal geeignet für Korpusbau, Treppenbau, Werkstatt und Montage
- Materialeinsatz z. B.: Vollholz, Plattenwerkstoffe
- Verbindungen jeglicher Art von 3 - 12 mm
Technische Daten:
- Motorleistung: 900 Watt
- Spannung: 230 Volt / 50 Hz
- Strom bei Normallast: 3,9 A
- Leerlaufdrehzahl: 8000 U/min
- Bohrerabstand: 32 mm
- Bohrtiefe: 0 - 40 mm
- Schwenkbereich: 0 - 90°
- Werkzeugdurchmesser: 3 - 12,2 mm
- Werkzeugaufnahmebohrung: 8 mm
- Durchmesser Absaugstutzen: 29 mm
- Schallleistungspegel Lwa: 93 dB(A)
- Unsicherheit Kwa: 3 dB(A)
- Schalldruckpegel Lpa: 82 dB(A)
- Unsicherheit Kpa: 3 dB(A)
- Maße
- Höhe: 164 mm
- Breite: 145 mm
- Länge: 300 mm
- Gewicht: 2,8 kg
Lieferumfang:
- MAFELL DuoDübler DDF 40
- Mafell T-MAX Aufbewahrungskoffer
- 2x Dübelbohrer-HW 6 mm
- 2x Dübelbohrer-HW 8 mm
- 2x Dübelbohrer-HW 5 mm
- 350x Rundholzdübel 6 x 30 mm
- 200x Rundholzdübel 8 x 30 mm
- Leimdüse 8 mm
- Seitenanschlag-Set SA 320
- Leistenanschlag LA
- Zusatzauflage ZA
- Zusatzanschlag-Set ZAG
- Absaugstutzen
- Positionszeiger PAZ
- Sechskant-Schraubendreher
- Leimflasche 250ml (leer)
- 2x Anti-Rutschmatte
- Anschlussleitung 4 m
Optionales Zubehör:
- Dübelbohrer-HW
- 3 mm (090083)
- 5 mm (090089)
- 6 mm (090096)
- 6,1 mm (090120)
- 8 mm (090097)
- 8,1 mm (090122)
- 8,2 mm (090123)
- 10 mm (090098)
- 10,1 mm (090124)
- 10,2 mm (090125)
- 12 mm (090099)
- 12,2 mm (090127)
- Anti-Rutschmatte (095063)
- Seitenanschlag-Set SA 320 (206490)
Mit Untergreifanschlag. Für große Randabstände von 105 mm - 320 mm
- Leistenanschlag LA (206491)
Zum Bohren schmaler Leisten von 14 mm - 48 mm
